一、車輛主要技術參數

^

二、車輛主要清掃性能參數

^_^

三、底盤配置：

該車采用慶鈴五十鈴原廠二類汽車底盤生產而成，3815mm軸距，700P平頭寬體單排駕駛室，副梁寬度800，搭載五十鈴120馬力發動機，油剎（可選斷汽剎），五十鈴5檔變速箱，帶空調，方向助力，多功能液晶儀表盤，前橋3噸，后橋5噸，帶ABS，駕駛室可翻轉，標配7.50R16輪胎。另可選擇可選用五十鈴132馬力發動機，斷氣剎，配備五十鈴6檔變速箱，其它配置同上。

四、上裝基本配置

        ^_

         五十鈴洗掃車采用智能化一鍵控制技術，全部作業均在駕駛室內完成，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動**。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。在一鍵**技術基礎上增加副發動機手動油門**系統，可根據路況**調節油門大小，有效增強洗掃效果，減少油耗;多條的語音提示和音樂報**，準確播報各種安全提示和故障點。

洗掃工作原理：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。

低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。

六、產品全方位圖片展示

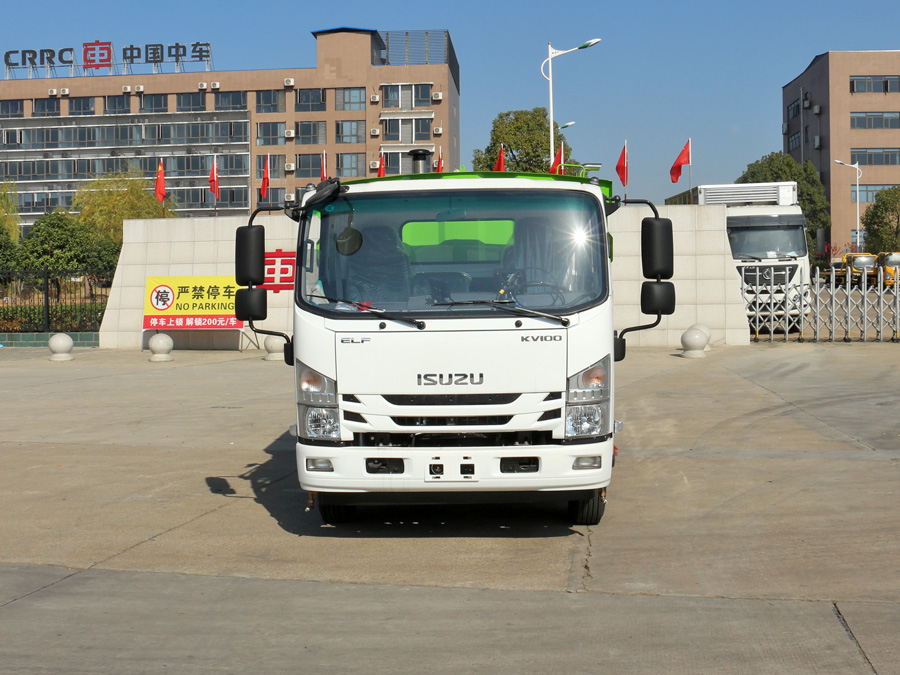

  ▲五十鈴洗掃車700P駕駛室前臉

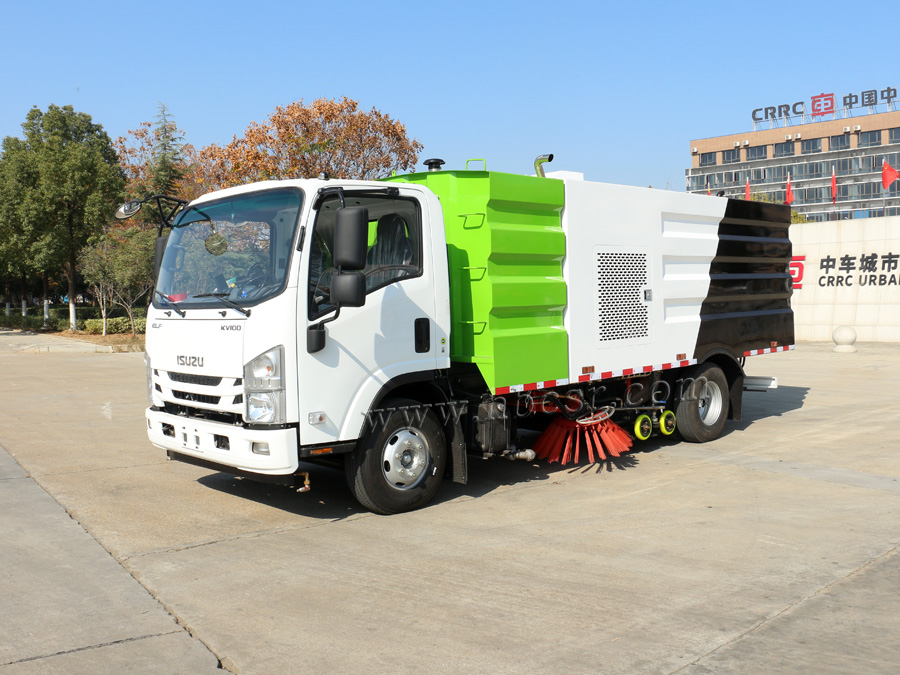

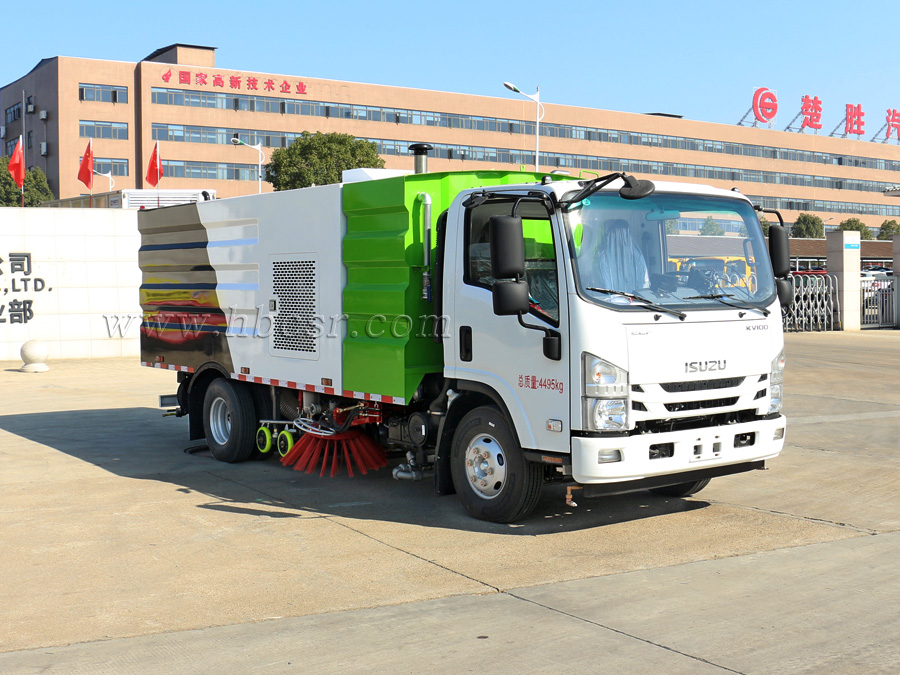

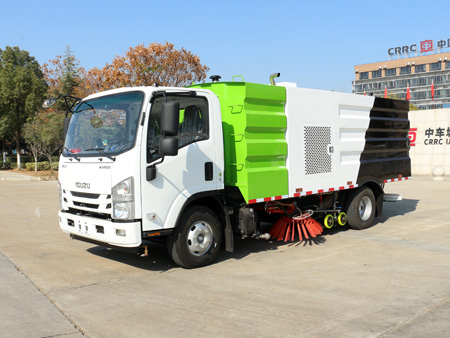

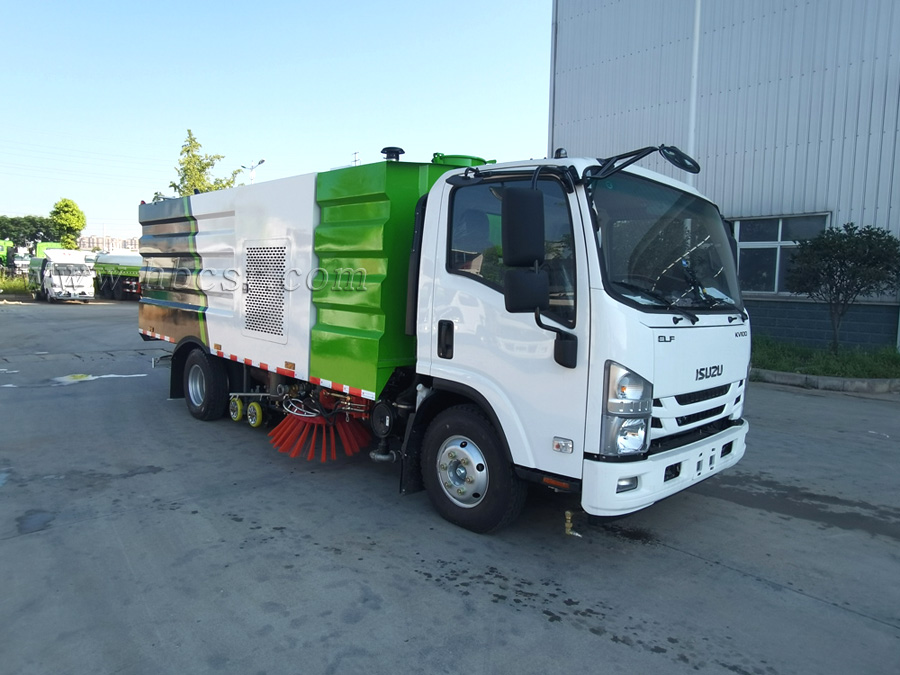

  ▲五十鈴洗掃車右45度角方位圖

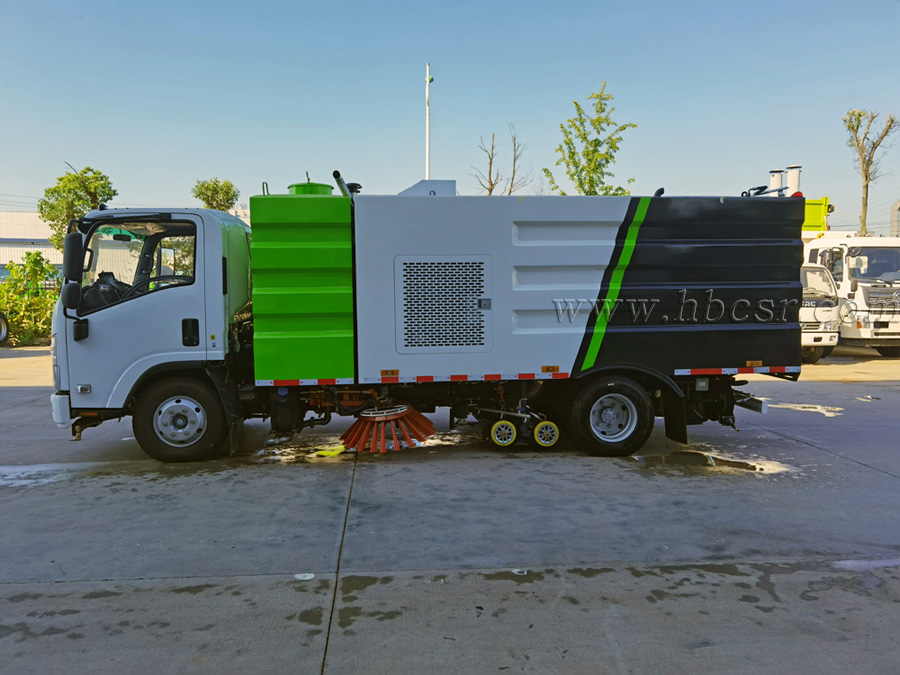

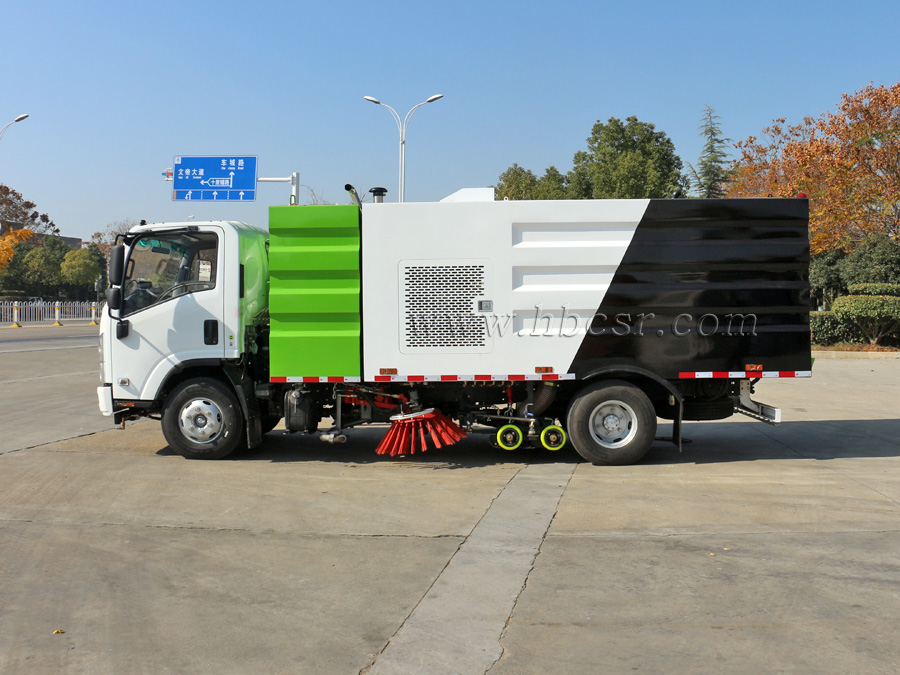

  ▲五十鈴洗掃車正左側方位圖

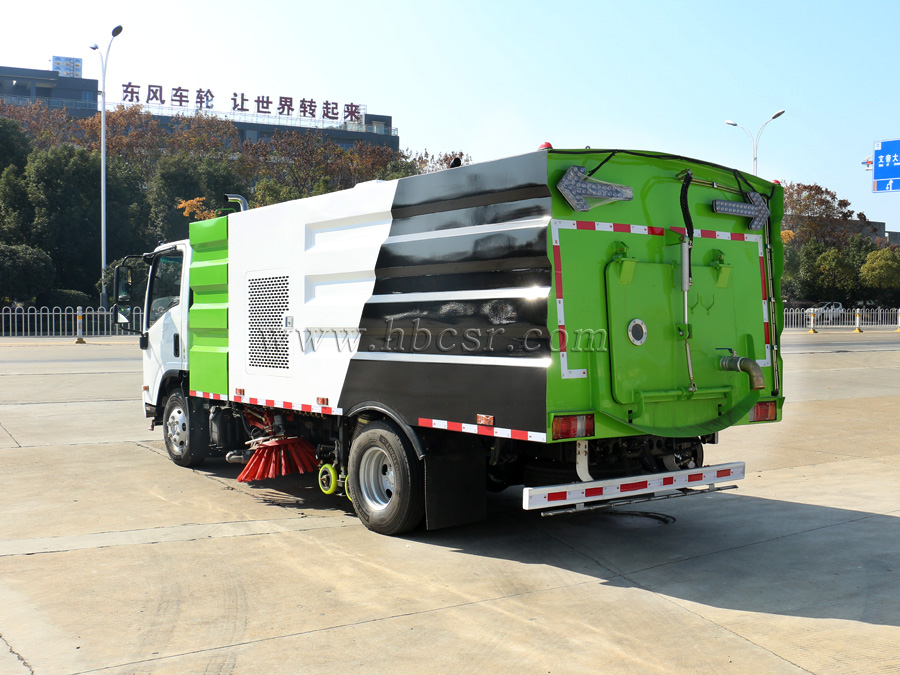

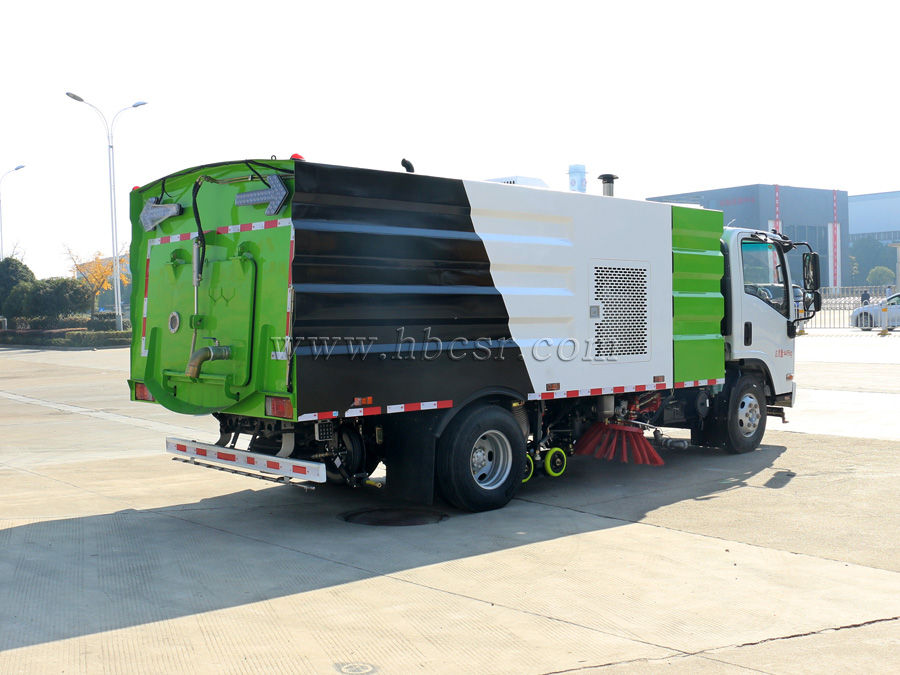

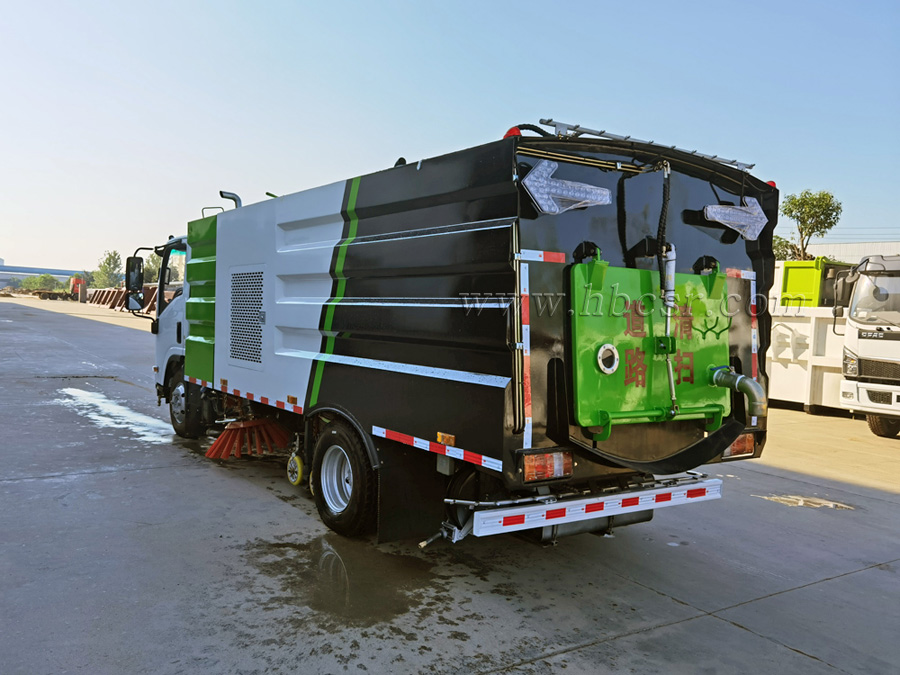

  ▲五十鈴洗左后側45度角方位圖

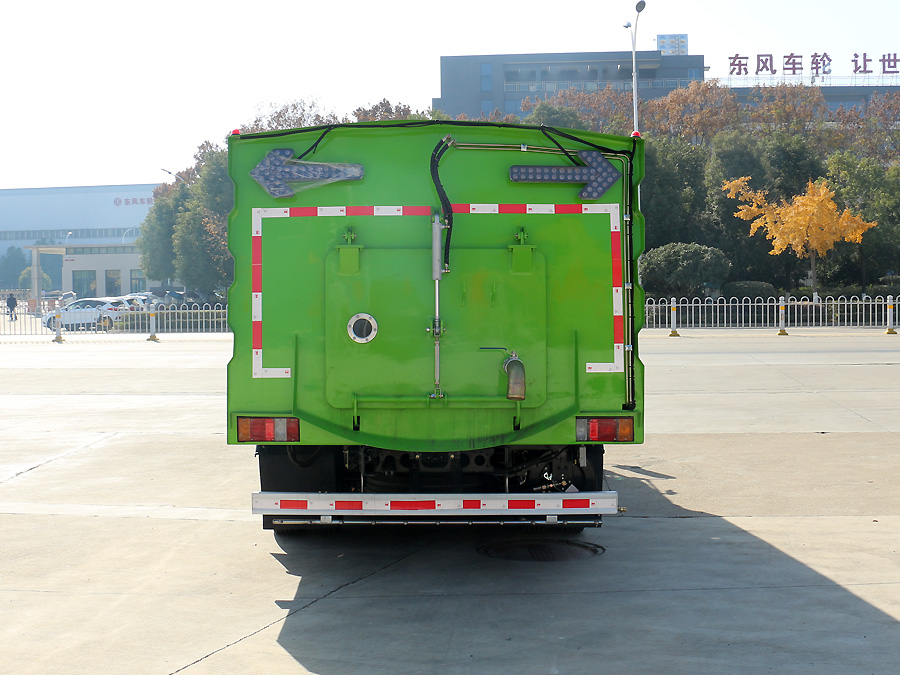

  ▲五十鈴洗掃車正后方位圖

  ▲洗掃車帶18米自動回位高壓沖洗卷盤，可用來沖洗車身及小廣告

  ▲洗掃車前置2個噴霧嘴（高壓水路），調節噴灑角度可用清洗路緣石或給路面加濕壓塵

  ▲洗掃車后置操作面板，可調整掃盤、吸盤、噴霧、箱體自潔、噴桿噴水、吸盤噴水等多種運作

  ▲洗掃車后部細節圖片，從左到右為：高壓清洗卷盤、操作面板、低壓水路后灑帶自動閥門、不銹鋼噴霧架

七、產品優勢介紹

  ★ 楚勝汽車集團吸收國內外制造技術而研制開發的一款新產品。本車由底盤，副發動機，風機，電磁閥，垃圾箱，水箱，吸盤，掃把，噴水系統，液壓系統，電控系統等組成。它即有掃路車正常功能，又擁有灑水車正常功能，是您綠化、清潔的理想工具。
  ★ 五十鈴洗掃車采用2掃盤與吸盤進行掃吸結合，掃吸能力強；兩側掃把可同時工作，也可單側作業。清掃裝置機構簡潔可靠，掃盤有防碰撞自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為后置浮動式，可自動調節適應地面凹凸不平的狀況；清掃時可噴霧狀水，在節水的同時全面杜絕二次環境污染。

1）該車集掃路車、灑水車和高壓清洗車功能于一體，具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。
2）采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。
3）采用智能化一鍵操作技術，全部作業均在駕駛室內完成，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動控制。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。

八、售后服務說明

      在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）壹年內，因設計、制造、裝配原因引起的產品機件損壞等一切質量問題，及時向我公司售后服務部及銷售人員反應，售后服務部門確認后實行三包服務，具體服務如下：

 1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

 2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

 3、底盤（行駛部分）專業維修：可在當地“東風二汽技術服務站”、“慶鈴汽車技術服務站”等底盤供應企業指定的技術服務站正常走保、維護。詳細地址請參考隨車《保修手冊》。

 4、專用裝置部分：三包售后服務期為一年，我公司售后服務部在接受用戶請求后，將指派專業維修人員上門服務。

 5、服務時間：一千公里左右，維修人員二十四小時內到達指定地點，需根據路程適當調整時間。
